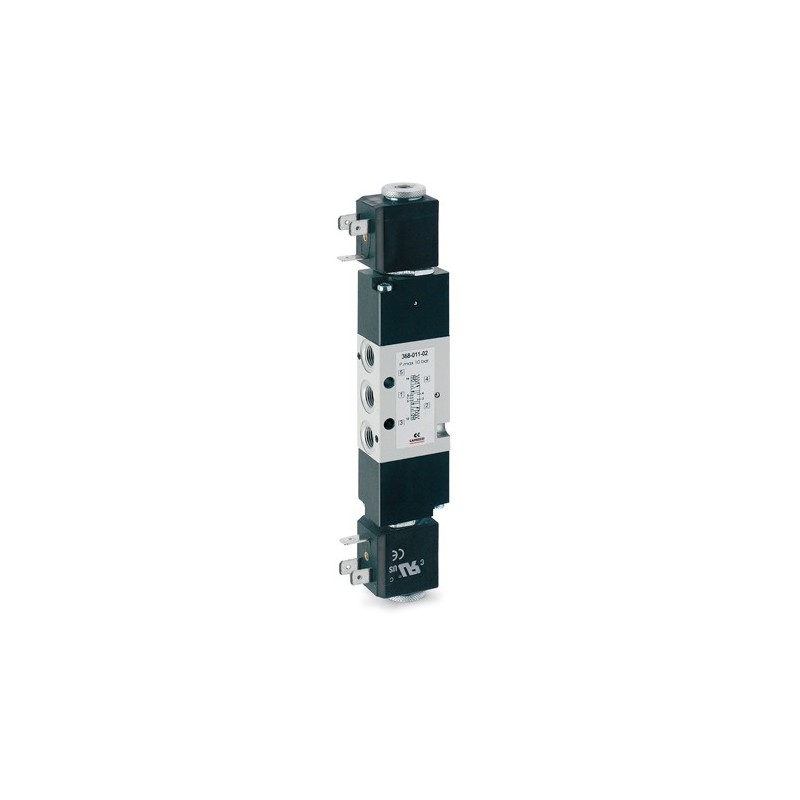

ELETTROVALVOLA CAMOZZI 368-011 SENZA BOBINE

Serie P

3/2 vie - Normalmente chiusa (NC) e Normalmente Aperta (NO)

Le elettrovalvole a comando diretto della Serie P sono disponibili nelle versioni 3/2 vie normalmente chiusa (NC) e normalmente aperta (NO).

Entrambe le versioni possono essere montate su basi singole o su convogliatori e sono dotate di intervento manuale monostabile.

N.B.: Tutte le elettrovalvole della Serie P sono alimentate in corrente continua (DC).

Per alimentazioni in corrente alternata (AC) è necessario utilizzare il connettore con raddrizzatore Mod. 125-900.

Le elettrovalvole della Serie 3 da G1/8 e da G1/4 sono state realizzate nelle versioni 2x3/2 - 3/2 - 5/2 e 5/3 nei due dispositivi fondamentali:

con azionamento elettropneumatico e riposizionamento con molla meccanica

con azionamento e riposizionamento elettropneumatico con servopilotaggio interno ed esterno.

Le valvole Serie 3 sono munite di intervento manuale che permette l'azionamento stabile e possono utilizzare i solenoidi della Serie U o G (22x22).

Le valvole 3/2 NC a comando pneumatico diventano NO quando l'alimentazione è sulla connessione 3.

Connettori per solenoidi Mod.

U7..

e G7..

Caratteristiche generali della Serie

Isolamento Filo in classe H ( 180 C° )

Funzionamento ED 100%

Tolleranza V AC +10 -15 %

Tolleranza V DC +/- 10 %

Le elettrovalvole della Serie 6 sono state realizzate a 2/2 vie e a 3/2 vie nelle versioni NC e NO.

Queste elettrovalvole sono del tipo ad otturatore ad azionamento diretto e possono essere utilizzate indifferentemente con o senza lubrificazione.

I corpi di queste elettrovalvole sono previsti sia per impieghi singoli che manifold.

Questi ultimi sono previsti con gli utilizzi filettati da G1/8 e con la cartuccia ø4 incorporata (G3/8 solo per 2 vie).

Le valvole della Serie 4 sono state realizzate nelle versioni 3/2, 5/2, 5/3 nei due dispositivi fondamentali:

con azionamento elettrico e riposizionamento con molla meccanica

con azionamento e riposizionamento elettropneumatico con servopilotaggio interno ed esterno.

Le valvole Serie 4 sono munite di intervento manuale che permette l'azionamento stabile e sono indicate per tutte quelle applicazioni particolarmente gravose.

Tutte le valvole della serie 4 utilizzano i solenoidi della Serie U, G, A8 e H8.

Le valvole 3/2 NC a comando pneumatico diventano NO quando l'alimentazione è sulla connessione 3.

Serie 9

5/2 5/3 vie CC CO

Attacchi: G1/4 (taglia 1), G3/8 (taglia 2), G1/2 (taglia 3)

Secondo Norme ISO 5599/1

Le valvole a comando elettropneumatico o pneumatico della Serie 9 sono state realizzate come da raccomandazioni ISO nella taglia 1 - 2 e 3.

La semplicità di cablaggio pneumatico ed elettrico rende questa serie di valvole estremamente flessibile.

ELETTROVALVOLA UNIVER AC-N8500

Leggere allegato per le caratteristiche
