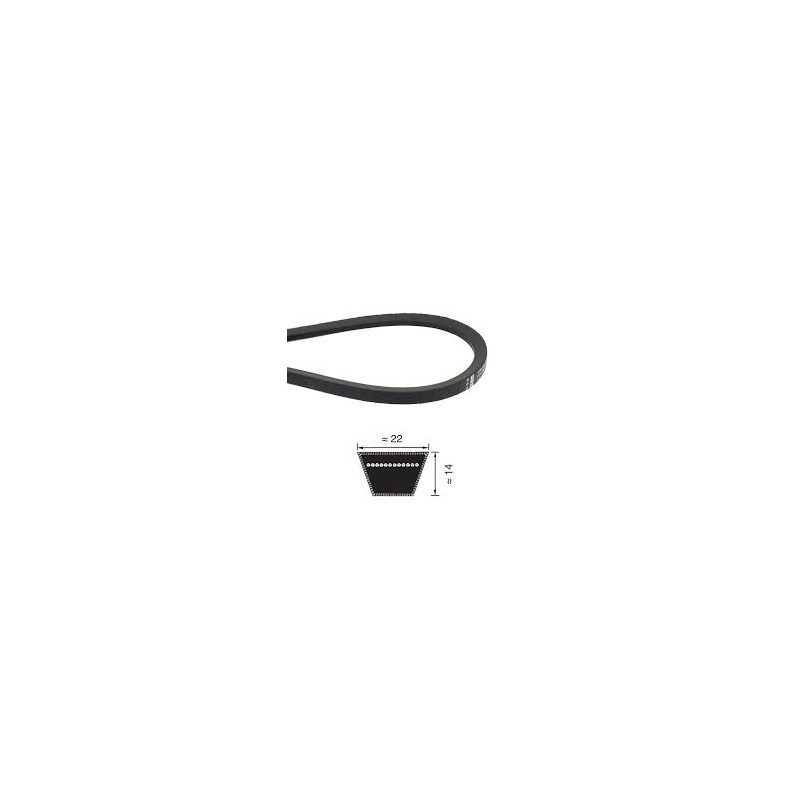

Le cinghie trapezoidali di sezione “C” — nelle misure da C43 fino a C99 — sono cinghie di trasmissione meccanica a profilo “V” standard, progettate per trasferire potenza tra pulegge scanalate in vari tipi di macchine industriali e applicazioni meccaniche. La sezione “C” indica un profilo trapezoidale con dimensioni standard di circa 22 mm di larghezza dorsale e 14 mm di altezza secondo normative tecniche per V‑belt. Queste cinghie nel range C43…C99 coprono una serie di sviluppi di lunghezza crescente, espresse in numeri standard internazionali e utili a identificare facilmente la misura corretta.
Le cinghie trapezoidali sezione “C” sono elementi ampiamente utilizzati nelle trasmissioni a cinghia perché la forma a “V” aumenta l’attrito con i fianchi delle pulegge, riducendo lo slittamento e consentendo un trasferimento di potenza efficiente anche in condizioni di carico variabile. Sono costruite con gomma o mescole elastiche rinforzate con fibre interne (ad esempio poliesteri), per garantire stabilità dimensionale, resistenza all’usura e durata operativa prolungata.

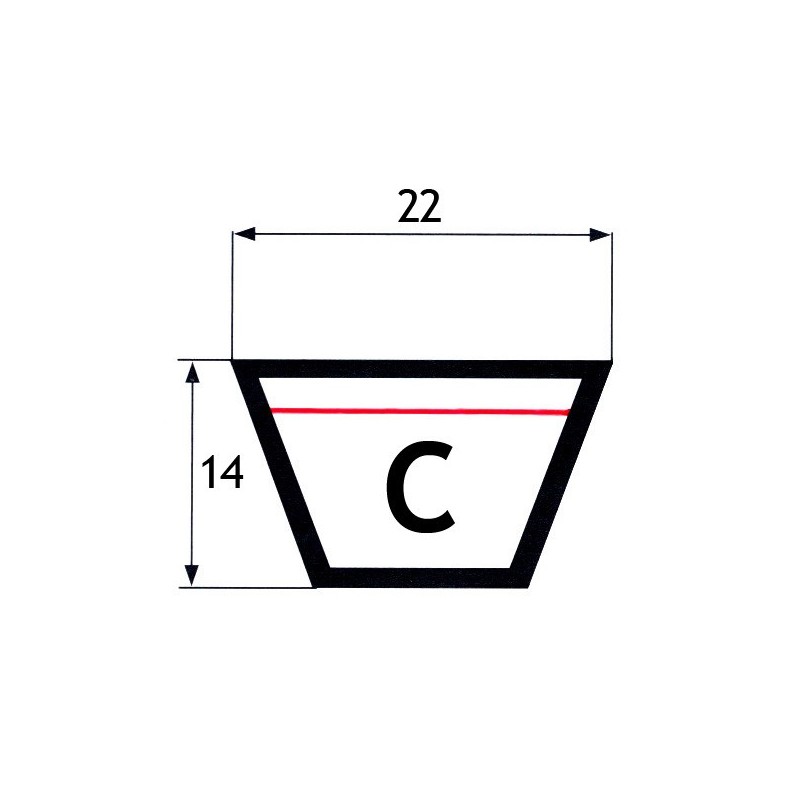

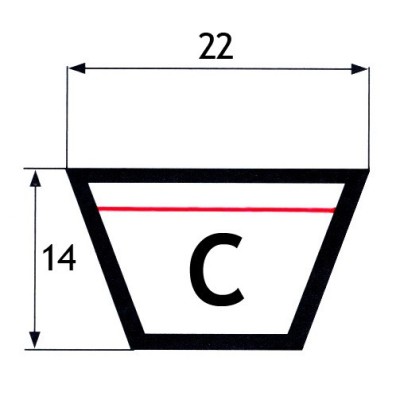

Profilo e sezione: sezione C con dimensioni approssimative 22 mm × 14 mm (top width × height).
Range di codici (C43 → C99):
C43 indica una cinghia con lunghezza interna circa 1090 mm (43″) e corrispondente lunghezza esterna.
C99 rappresenta una cinghia con lunghezza interna circa 2515 mm (99″) e lunghezza esterna circa 2600 mm circa.
Tra queste estremità ci sono molte varianti intermedie (C45, C46, C47… fino a C98) che coprono sviluppi intermedi di lunghezza per adattarsi a diverse applicazioni.
Materiale e costruzione: mescola di gomma con cavi di rinforzo in poliestere o materiale simile che riducono l’allungamento e aumentano la durata del componente sotto carico e flessione continua.
Applicazioni tipiche: utilizzate in impianti industriali, macchine agricole, compressori, ventilatori, pompe, macchine utensili e altri sistemi di trasmissione V‑belt che richiedono affidabilità e performance costanti.
La cinghia trapezoidale forata è una cinghia V‑belt di sezione standard pensata per applicazioni industriali e meccaniche personalizzabili. Grazie ai fori regolari lungo il dorso e agli appositi giunti, la cinghia può essere realizzata in qualsiasi lunghezza e viene venduta al metro, così da adattarsi perfettamente a qualsiasi impianto o sistema di trasmissione.
Le cinghie trapezoidali di sezione “B” — con designazioni che vanno da B100 fino a B300 — sono cinghie di trasmissione classiche a profilo V progettate per trasferire potenza in applicazioni meccaniche e industriali. La sezione “B” indica un profilo trapezoidale standard con larghezza dorsale di circa 17 mm e altezza di circa 11 mm, conforme alle normative internazionali per V‑belt. Le varianti B100…B300 si riferiscono a lunghezze di sviluppo crescenti, espresse in codice, e consentono di adattarsi a diverse esigenze di trasmissione tra alberi mediante pulegge compatibili.
La cinghia dentata Eagle Yellow 16 è una cinghia sincronizzata ad alte prestazioni, parte della linea Silent Sync® / Eagle, progettata per trasmissioni meccaniche silenziose, precise e affidabili. Il numero 16 indica la larghezza della cinghia in millimetri (16 mm). La cinghia è disponibile in diverse varianti con lunghezze espresse in millimetri, per adattarsi a molteplici applicazioni industriali e di automazione.
H 200 – Cinghia dentata di precisione con larghezza del dorso di 2 pollici (50,8 mm) e passo dei denti di 0,5 pollici (12,7 mm). Disponibile in diverse lunghezze espresse in millimetri, per trasmissioni sincronizzate e affidabili.
La cinghia dentata Eagle Green 52,5 è una cinghia di trasmissione sincronizzata ad alte prestazioni, parte della gamma Silent Sync® / Eagle pensata per applicazioni industriali e macchine con elevata precisione di movimento. Il valore 52,5 indica la larghezza della cinghia in millimetri. Questa cinghia è disponibile in diverse varianti con lunghezze espresse in millimetri, per adattarsi alle esigenze di trasmissione di potenza e sincronizzazione nei sistemi meccanici.
La cinghia trapezoidale sezione 3V è una cinghia di trasmissione ad alte prestazioni, progettata per trasmettere potenza in macchine industriali e veicoli. Grazie al suo profilo trapezoidale, offre elevata capacità di carico e grip ottimale, assicurando trasmissione efficiente e duratura.
Le cinghie trapezoidali di sezione “C” — con designazioni che vanno da C100 fino a C300 — sono cinghie di trasmissione a profilo V di tipo classico utilizzate per trasferire potenza in applicazioni meccaniche e industriali. La sezione “C” indica un profilo trapezoidale con larghezza dorsale di circa 22 mm e altezza di circa 14 mm (standard C‑section), conforme alle normative internazionali per cinghie V‑belt, per trasmissioni affidabili tra pulegge compatibili. Le varianti C100…C300 si riferiscono a lunghezze di sviluppo crescenti, identificate tramite codici standard (legati alla lunghezza in pollici convertita in millimetri).
H 300 – Cinghia dentata di precisione con larghezza del dorso di 3 pollici (76,2 mm) e passo dei denti di 0,5 pollici (12,7 mm). Disponibile in diverse lunghezze espresse in millimetri, ideale per trasmissioni sincronizzate di grandi macchinari.
La cinghia dentata XL 050 è una cinghia meccanica di precisione, ideale per trasmissioni sincronizzate e affidabili. La sigla “XL 050” indica la sezione della cinghia, con larghezza del dorso di 0,3125 pollici (7,94 mm) e passo dei denti di 0,2 pollici (5,08 mm). Sono disponibili diverse varianti, identificate dalla lunghezza della cinghia espressa in millimetri, per adattarsi a qualsiasi applicazione.
Le cinghie per variatori SIT VARIO sono cinghie trapezoidali speciali progettate per trasmissioni a velocità variabile mediante pulegge a diametro regolabile. Queste cinghie sono pensate per trasmettere potenza elevata in sistemi con regolazione continua della velocità, mantenendo prestazioni e durata elevate anche in condizioni gravose.
H 075 – Cinghia dentata di precisione con larghezza del dorso di 0,75 pollici (19,05 mm) e passo dei denti di 0,5 pollici (12,7 mm). Disponibile in diverse lunghezze espresse in millimetri, adatta a trasmissioni sincronizzate e affidabili.
La cinghia dentata L 100 è una cinghia meccanica di precisione ideale per trasmissioni sincronizzate e affidabili. La sigla “L 100” indica la sezione della cinghia, con larghezza del dorso di 1 pollice (25,4 mm) e passo dei denti di 0,375 pollici (9,525 mm). Sono disponibili diverse varianti, identificate dalla lunghezza della cinghia espressa in millimetri, per adattarsi a qualsiasi applicazione.
La cinghia dentata L 075 è una cinghia meccanica di precisione ideale per trasmissioni sincronizzate e affidabili. La sigla “L 075” indica la sezione della cinghia, con larghezza del dorso di 0,75 pollici (19,05 mm) e passo dei denti di 0,375 pollici (9,525 mm). Sono disponibili diverse varianti, identificate dalla lunghezza della cinghia espressa in millimetri, per adattarsi a qualsiasi applicazione.
Le cinghie trapezoidali di sezione “B” — con designazioni che vanno da B61 fino a B99 — sono cinghie di trasmissione V‑belt classiche progettate per trasferire potenza tra alberi usando pulegge con scanalature compatibili. La sezione B indica un profilo trapezoidale standard con larghezza dorsale di circa 17 mm e altezza di circa 11 mm, conforme alle normative internazionali per V‑belt. Le varianti B61…B99 corrispondono a diversi sviluppi di lunghezza della cinghia, che vengono identificati tramite codici standard (legati alla lunghezza in pollici convertita in millimetri).
La cinghia dentata Eagle Blue 35 è una cinghia di trasmissione meccanica ad alta precisione pensata per applicazioni industriali con trasmissioni sincronizzate. La sigla “35” identifica la larghezza della cinghia in millimetri (35 mm) ed è parte della famiglia di cinghie SilentSync / Eagle ad alte prestazioni, caratterizzate da basso rumore, alta precisione e ottimo comportamento dinamico. Sono disponibili diverse varianti con lunghezza espressa in millimetri, per adattarsi a varie applicazioni e sistemi meccanici.
La cinghia trapezoidale sezione “Z” è una cinghia di trasmissione a profilo trapezoidale utilizzata in applicazioni meccaniche e industriali leggere. La sezione Z identifica una cinghia compatta, adatta a pulegge di piccolo diametro e a sistemi dove è richiesto ingombro ridotto e buona efficienza di trasmissione. Sono disponibili diversi sviluppi (lunghezze) per adattarsi a molteplici applicazioni.
